汽车线束连接器如何选型

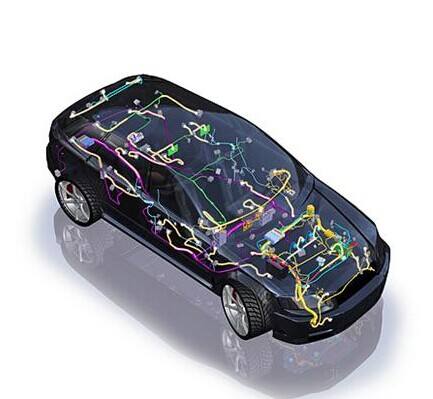

在现代汽车上，汽车线束特别多，电子控制系统与线束有着密切关系。有人曾经打了一个形象的比喻：如果把微机、传感器与执行元件的功能用人体来比喻，可以说微机相当于人脑，传感器相当于感觉器官，执行元件相当于运动器官，线束就是神经和血管了，那么连接器就是将血管与身体连起来的机体。

连接器的选型需要保证与电器件良好接触性能，使接触电阻降为最低，保证电气的可靠性。连接器的接触方式主要有Wire to wire, Wire to board, Board to board。

1,Wire to wire是指在电线间形成电气连接的连接方式；

2,Wire to board是指电线与设备连接；

3,Board to board指与设备外部进行连接的输入端连接，常见的有PCB板端连接、电器设备端连接。

汽车线材线速加工

连接器的选择方法：

针对不同的连接方式，如何选择合适的连接器，应先根据应用环境对连接的基本性能有初步的判断，考虑安装环境如车辆机舱与座舱、低压与高压、干燥与潮湿，集线槽内与车身过孔处，针对以上要求选择连接器的密封件、防水塞、选用连接器的锁止及互锁结构、增加固定卡扣等等。对于连接器及配套端子性能要求，需要结合电线的截面积及通过电流的大小来再进一步筛选，不同规格的接插件可承载的电流可根据常规判断：端子宽度0.64-1系列承载10A；宽度2.2-2.8承载电流20A；宽度4.8承载30A；宽度6.0-6.3承载45A；宽度7.8-9.5承载60A；端子的承载电流通常需要配合线径来实现，如果选择了过大端子与线径不匹配则会造成太大的电压降；如果选择了过小的端子与线径，造成接触电阻过大，温升迅速容易引起接插件的融蚀。

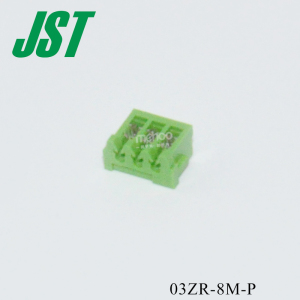

在选型时，如果需要参考详细的连接器图纸数据、型号，可以选择JST端子、Molex端子等，JST端子是日本原装的，在东莞有JST端子代理商，并且JST代理商可以提供技术支持，更多是在产品开发阶段得到已有的全面应用案例及详细数据支持。

JST连接器东莞代理商
